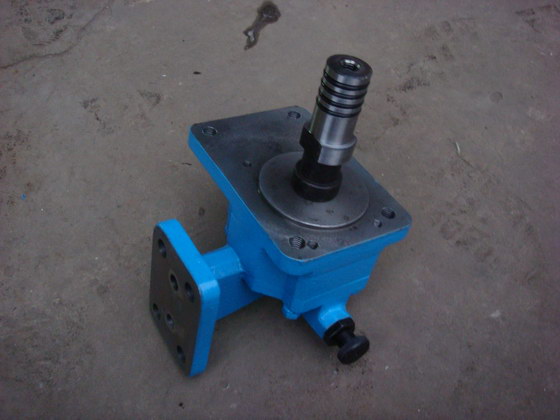

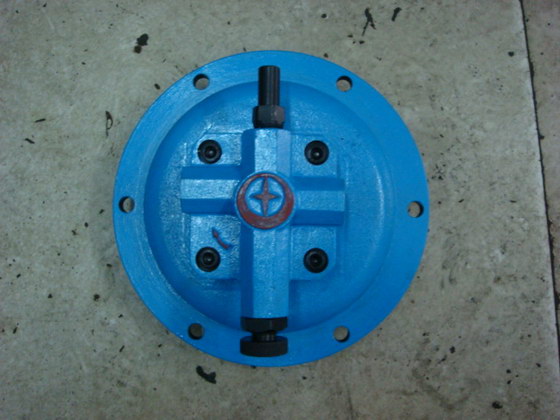

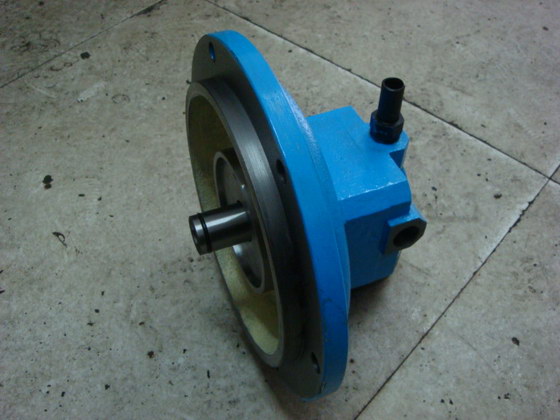

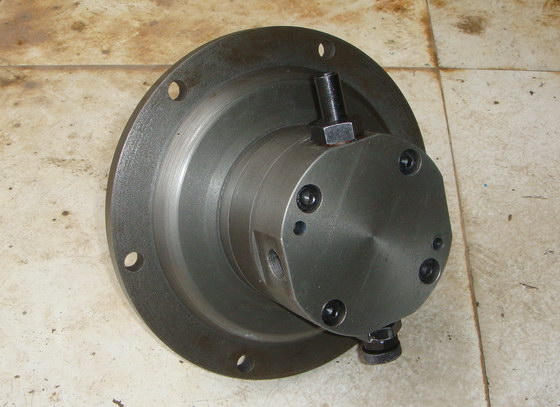

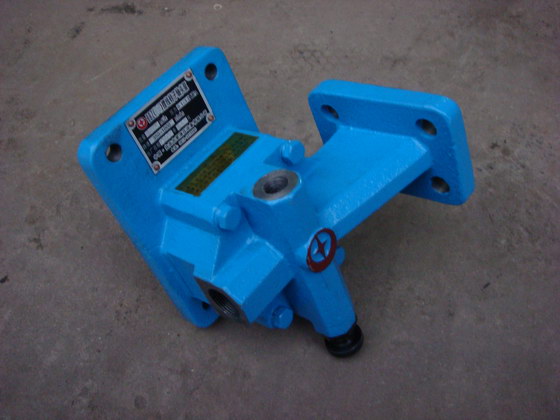

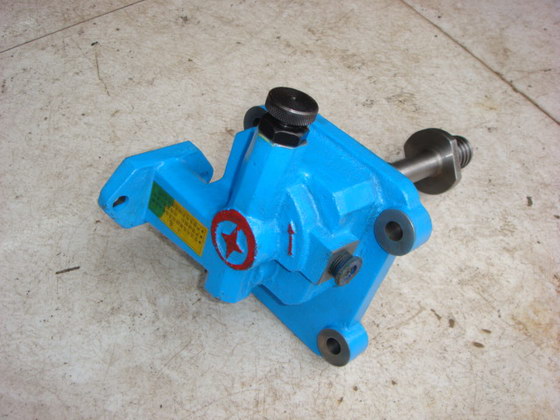

◆ BBZ擺線轉子軸頭油泵照片
◆ 工 作 原 理

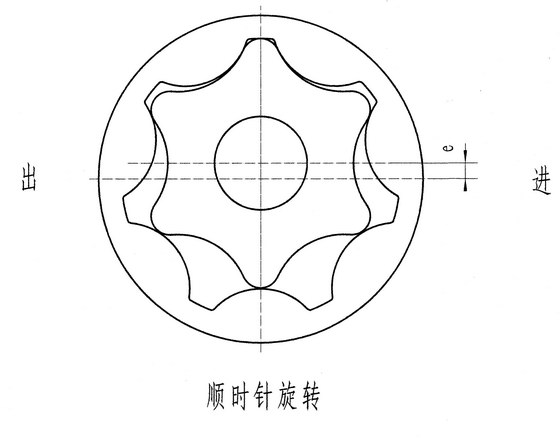

該泵內轉子為主動齒輪，帶動外轉子齒輪相互嚙合，其嚙合線將泵的容腔分為吸油腔和壓油腔，齒嚙合形成的密封容積逐漸增大產生真空吸入油液。齒嚙合形成的****容積逐漸變小壓縮排出油液，經過連續不斷的嚙合達到吸排油目的。油經軸中心通孔排出進入壓縮機曲軸通孔潤滑各轉動零部件。
◆ 型號含義
例：BBZ43/0.3
|
BB |
Z |
43 |
0.3 |
|
擺線油泵 |
軸頭排油式 |
流量43ml/r |
使用壓力0.3MPa |
◆ 規格參數
|
型 號 |
流量
ml/r |
壓力范圍
MPa |
適應轉速
r/min |
壓力脈動
MPa |
容積效率
ην% |
功率
kw |
備 注 |
|
BBZ26 |
26 |
0.1～1.0 |
300～1450 |
±0.15 |
≥90% |
2.10 |
按要求制作，****額定壓力能
2.5MPa |
|
BBZ34 |
34 |
2.60 |
|
BBZ43 |
43 |
3.30 |
|
BBZ55 |
55 |
4.10 |
|
BBZ76 |
76 |
5.10 |
|
BBZ86 |
86 |
6.50 |
|
BBZ100 |
100 |
7.50 |
| 注：接口連接安裝尺寸可按用戶要求設計制作。 |
|
